EllipsePropertySetter

Modifie ou crée une géométrie d'ellipse en fonction de nouvelles valeurs de coordonnées, d'axes, de rotation ou d'orientation.

Aller à la configuration

Cas d'utilisations typiques

Modifier une géométrie d'ellipse ou de cercle

Comment fonctionne-t-il ?

EllipsePropertySetter reçoit des entités dont la géométrie est une ellipse ou un point. Les ellipses sont modifiées si l'une des valeurs fournies dans les paramètres diffère de la géométrie d'entrée. Les points sont convertis en ellipses si au moins une valeur de Nouvel axe primaire est fournie.

Les paramètres peuvent modifier ou créer une ellipse en tant qu'arc par point central de la manière suivante :

Coordonnées de centre X, Y et Z
Axe principal et secondaire en unités terrain
Rotation en degrés
Orientation
Un balayage présumé de 360 degrés.

Les valeurs peuvent être saisies ou fournies par le biais de valeurs d'attributs, d'expressions ou de paramètres publiés.

Les entités qui n'ont pas de géométrie d'ellipse ou de point valide seront rejetées, de même que les points qui n'ont pas les valeurs de paramètres requises pour créer une ellipse.

Pour plus d'informations sur les géométries, voir Ellipse.

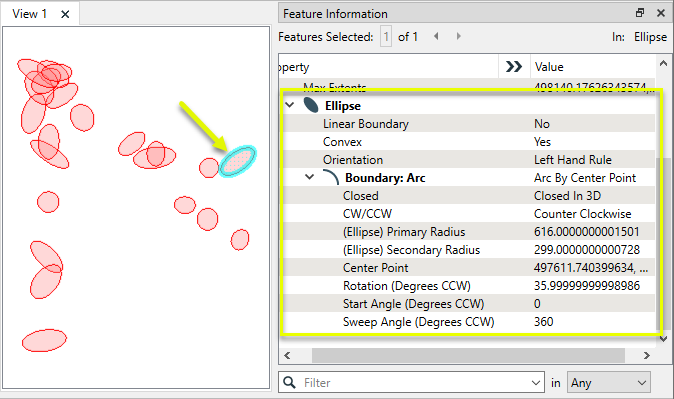

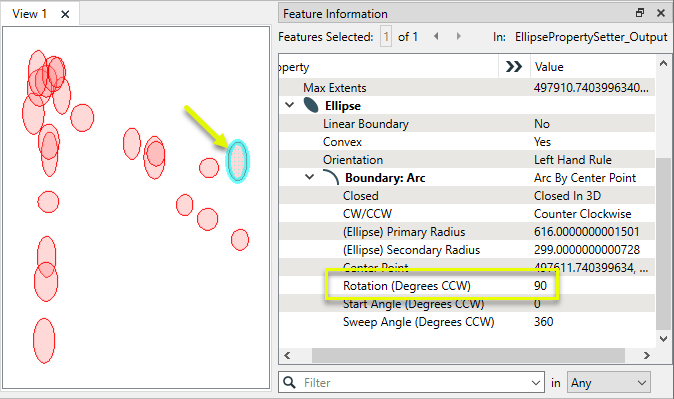

Exemples

Notes

Pour créer une ellipses, envisagez d'utiliser 2DEllipseReplacer.
Pour extraire les propriétés d'une ellipse afin de les utiliser dans des expressions, utilisez un EllipsePropertyExtractor avant l'EllipsePropertySetter.

Création et modification d'arcs, de cercles et d'ellipses

Ces Transformers fonctionnent avec les arcs de différentes manières.

Comparaison de Transformers traitant les arcs

Transformer	Utilisez ceci pour...	Géométrie en sortie	Coordonnées Z
Creator	Créer une ou plusieurs nouvelles entités avec une géométrie en arc (lorsque Objet géométrique est un type d'arc).	Arc par point central Arc par point central et extrémités Arc par 3 points Arc par bosse Ellipse (Arc par point central)	Supporté
2DArcReplacer	Remplace la géométrie d'une entité existante par un arc 2D.	Arc par point central	Non
3DArcReplacer	Remplace la géométrie d'une entité existante par un arc 3D.	Arc par point central	Oui, au point central
2DEllipseReplacer	Remplace la géométrie d'une entité existante par une ellipse ou un cercle 2D (arc fermé).	Ellipse (Arc par point central)	Non
ArcPropertySetter	Modifier un arc existant ou convertir un point en arc.	Arc par point central Arc par point central et extrémités Arc par 3 points	Supporté, au centre et/ou aux extrémités
EllipsePropertySetter	Modifier une ellipse existante (arc fermé) ou convertir un point en ellipse.	Ellipse (Arc par point central)	Supporté, au point central
ArcPropertyExtractor	Extrait les valeurs des propriétés qui décrivent la géométrie d'un arc et les stocke en tant qu'attributs.	Arc par point central Arc par point central et extrémités Arc par 3 points Arc par bosse	Supporté
EllipsePropertyExtractor	Extrait les valeurs des propriétés qui décrivent la géométrie d'une ellipse et les stocke sous forme d'attributs.	Ellipse (Arc par point central)	Supporté
ArcStroker	Convertir les arcs et les ellipses en lignes ou en polygones en interpolant des points le long de l'arc.	Chemin Line Area	Supporté
ArcEstimator	Remplace la géométrie par un arc décrit par le premier, le milieu et le dernier vertex de l'entité en entrée.	Arc par 3 points	Supporté
Curvefitter	Remplace la géométrie par un arc décrit par le premier, le milieu et le dernier vertes de l'entité en entrée.	Chemin Area Arc par bosse Line	Supporté
Generalizer	Réduit la densité des points sur les lignes ou les polygones, en ajustant les arcs dans la mesure du possible. (Lors de l'utilisation de l'option Algorithme > Douglas avec ajustement des arcs (Généraliser) ).	Chemin Area Arc par 3 points Line	Supporté
MinimumSpanningCircleReplacer	Soit vous remplacez la géométrie d'une entité existante par un cercle qui contient tous ses sommets, soit vous extrayez les valeurs des propriétés du cercle dans des attributs.	Ellipse (Arc par point central)	Non

Configuration

Ports d'entrée

Ports de sortie

Paramètres

Général

Éditer les paramètres des Transformers

Les paramètres du Transformer peuvent être définis en saisissant directement des valeurs, en utilisant des expressions ou en faisant référence à d'autres éléments de l'espace de travail tels que des valeurs d'attributs ou des paramètres utilisateur. Divers éditeurs et menus contextuels sont disponibles pour vous aider. Pour voir ce qui est disponible, cliquez sur à côté du paramètre concerné.

Définir des valeurs de paramètres

Options - Tables

Pour plus d'information, consulter la section Options des Transformers.

Références

Comportement	Basé sur des entités
Stockage des entités	Non
Dépendances	Aucun
Alias
Historique

FME Community

FME Community dispose d'une mine de connaissances sur FME, avec plus de 20 000 membres actifs dans le monde entier. Obtenez de l'aide sur FME, partagez vos connaissances et entrez en contact avec des utilisateurs du monde entier.

Voir tous les résultats à propos de ce Transformer sur FME Community.

Examples may contain information licensed under the Open Government Licence – Vancouver, Open Government Licence - British Columbia, and/or Open Government Licence – Canada.

Nouvel axe principal	Spécifier le nouveau grand axe de l'ellipse en unités terrain. Notez que l'axe principal n'est pas forcément plus long que l'axe secondaire. Cependant, l'angle de rotation est toujours mesuré de l'axe des x vers l'axe principal. Pour un cercle, définir les deux axes avec la même valeur.
Nouvel axe secondaire	Spécifier le nouveau petit axe de l'ellipse en unités de base.

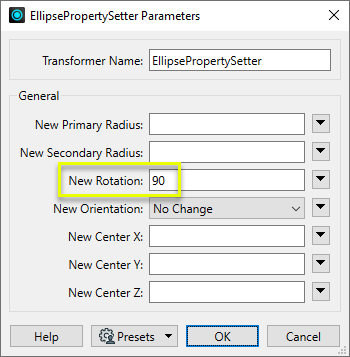

Nouvelle angle de rotation	Spécifier la nouvelle rotation en degrés de l'axe principal depuis l'horizontal (s'il y a).
Nouvel angle d'orientation	Peut changer l'orientation d'une entité suivant la règle de la main droite ou celle de la main gauche.
Nouveau Centre X	Spécifier la nouvelle coordonnée X de l'origine de l'ellipse.
Nouveau Centre Y	Spécifier la nouvelle coordonnée Y de l'origine de l'ellipse.
Nouveau Centre Z	Spécifier la nouvelle coordonnée Z de l'origine de l'ellipse.

Fonctions chaînes de caractères	Ces fonctions manipulent les chaînes de caractères.
Caractères spéciaux	Un ensemble de caractères de contrôle est disponible dans l'éditeur de texte.
Fonctions mathématiques	Plusieurs fonctions sont disponibles dans les deux éditeurs.
Fonctions Date/heure	Les fonctions de dates et heures sont disponibles dans l'Editeur texte.
Opérateurs mathématiques	Ces opérateur sont disponibles dans l'éditeur arithmétique.
Fonctions d'entités	Elles retournent des valeurs spécifiques aux entités.
Paramètres FME	Les paramètres FME et spécifiques au traitement peuvent être utilisés.
Créer et modifier un paramètre publié	Créer ses propres paramètres éditables.
