Curvefitter

Remplace la géométrie par un tracé optimal de segments de ligne et d'arcs, créant ainsi des lignes et des zones lisses et incurvées.

Aller à la configuration

Cas d'utilisation courants

Optimiser la taille du fichier ou du traitement en réduisant les sommets
Lisser une géométrie irrégulière
Restaurer des arcs vectorisés

Comment fonctionne-t-il ?

CurveFitter reçoit des entités de type ligne et surface et remplace leur géométrie par un chemin composé de lignes et d'arcs.

Un chemin optimal est calculé en fonction d'un certain nombre de paramètres :

Précision - écart maximal entre la nouvelle géométrie et l'originale.
Aplatissement - permet de convertir des courbes peu profondes en segments de ligne droite.
Coefficients de pondération - Pondération de la compression, Pondération du lissage et Pondération de l'exactitude peuvent être adaptées pour mettre l'accent sur les résultats souhaités.

Les limites des surfaces adjacentes peuvent être préservées, ce qui permet d'éviter les trous et les superpositions.

Exemples

Exemple : Affiner les résultats en ajustant la pondération

La détermination des paramètres permettant d'obtenir le résultat souhaité nécessite souvent des essais et des erreurs. La superposition de l'entité originale avec la sortie du CurveFitter dans Data Inspector peut s'avérer utile pour affiner les valeurs des paramètres.

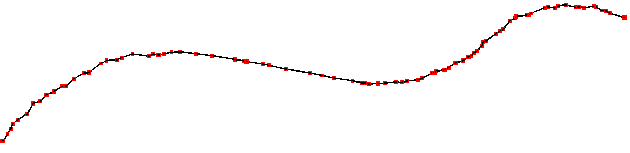

Dans cet exemple, nous avons une ligne avec 85 segments droits, représentant une entité technique telle qu'une route. L'entité a probablement été définie à l'origine par des arcs et des lignes.

Les routes étant généralement conçues comme une série de segments tangents, notre objectif est de produire une géométrie lisse et précise en termes de position (par opposition à la réduction des points pour la compression).

Dans les paramètres, la Précision est réglée sur une première estimation de 0,5 mètre et l'Aplatissement sur 10 % de la valeur de précision - 0,05.

Les paramètres de pondération (Compression, Lissage et Exactitude) sont laissés avec leurs valeurs par défaut de 1.0.

L'entité en sortie est un chemin composé de trois arcs. Notez que les segments de gauche et du centre ont une transition assez douce, mais que les segments du centre et de droite ne sont visiblement pas tangents.

L'utilisation d'une valeur de Précision plus étroite de 0,2 mètre produit une trajectoire avec quatre segments d'arc. Il correspond mieux à l'entité d'origine et est quelque peu (mais pas parfaitement) lisse.

Pour affiner la géométrie de sortie, nous ajusterons les paramètres de pondération - Compression, Lissage et Exactitude. Par défaut, ils sont équilibrés. Nous les ajusterons en fonction du résultat souhaité (lissage et précision), en mettant moins l'accent sur la réduction du nombre de points (compression).

Pondération de la compression est réduit à 0.1 tandis que le Pondération du lissage est augmenté à sa valeur maximale de 10.

Pondération de l'exactitude reste à 1.0 et la valeur de Précision conserve toujours la géomètrie sous 0.2 mètres de son emplacement original.

Le chemin résultant est presque parfaitement lisse et toujours précis à 0.2 mètres près.

Notes

En général, les arcs ne sont pas bien reprojetés. Envisagez d'utiliserArcStroker pour reprojeter des arcs.
Dans certains cas, comme le travail avec les contours, le Generalizer et ses nombreux choix d'algorithmes peuvent constituer un meilleur choix de Transformer.
Tous les formats ne prennent pas en charge la géométrie des chemins, et les résultats de CurveFitter peuvent donc être altérés lorsqu'ils sont écrits dans ces formats. Le PathSplitter peut être utilisé pour décomposer un chemin en ses lignes et arcs constitutifs. Voir la géométrie Chemin.

Création et modification d'arcs, de cercles et d'ellipses

Ces Transformers fonctionnent avec les arcs de différentes manières.

Comparaison de Transformers traitant les arcs

Transformer	Utilisez ceci pour...	Géométrie en sortie	Coordonnées Z
Creator	Créer une ou plusieurs nouvelles entités avec une géométrie en arc (lorsque Objet géométrique est un type d'arc).	Arc par point central Arc par point central et extrémités Arc par 3 points Arc par bosse Ellipse (Arc par point central)	Supporté
2DArcReplacer	Remplace la géométrie d'une entité existante par un arc 2D.	Arc par point central	Non
3DArcReplacer	Remplace la géométrie d'une entité existante par un arc 3D.	Arc par point central	Oui, au point central
2DEllipseReplacer	Remplace la géométrie d'une entité existante par une ellipse ou un cercle 2D (arc fermé).	Ellipse (Arc par point central)	Non
ArcPropertySetter	Modifier un arc existant ou convertir un point en arc.	Arc par point central Arc par point central et extrémités Arc par 3 points	Supporté, au centre et/ou aux extrémités
EllipsePropertySetter	Modifier une ellipse existante (arc fermé) ou convertir un point en ellipse.	Ellipse (Arc par point central)	Supporté, au point central
ArcPropertyExtractor	Extrait les valeurs des propriétés qui décrivent la géométrie d'un arc et les stocke en tant qu'attributs.	Arc par point central Arc par point central et extrémités Arc par 3 points Arc par bosse	Supporté
EllipsePropertyExtractor	Extrait les valeurs des propriétés qui décrivent la géométrie d'une ellipse et les stocke sous forme d'attributs.	Ellipse (Arc par point central)	Supporté
ArcStroker	Convertir les arcs et les ellipses en lignes ou en polygones en interpolant des points le long de l'arc.	Chemin Line Area	Supporté
ArcEstimator	Remplace la géométrie par un arc décrit par le premier, le milieu et le dernier vertex de l'entité en entrée.	Arc par 3 points	Supporté
Curvefitter	Remplace la géométrie par un arc décrit par le premier, le milieu et le dernier vertes de l'entité en entrée.	Chemin Area Arc par bosse Line	Supporté
Generalizer	Réduit la densité des points sur les lignes ou les polygones, en ajustant les arcs dans la mesure du possible. (Lors de l'utilisation de l'option Algorithme > Douglas avec ajustement des arcs (Généraliser) ).	Chemin Area Arc par 3 points Line	Supporté
MinimumSpanningCircleReplacer	Soit vous remplacez la géométrie d'une entité existante par un cercle qui contient tous ses sommets, soit vous extrayez les valeurs des propriétés du cercle dans des attributs.	Ellipse (Arc par point central)	Non

Configuration

Ports d'entrée

Ports de sortie

Paramètres

Général

Précision	Spécifier la distance maximale en unités terrain à laquelle la nouvelle géométrie peut s'écarter de l'originale.
Aplatissement	Détermine l'aplatissement des courbes peu profondes. Spécifier la distance maximale entre les coordonnées de l'arc au-dessous de laquelle les courbes peuvent être converties en lignes droites. Une valeur typique est de 10 % de la valeur de précision.
Coefficients de pondération	Trois facteurs de pondération sont pris en compte lors du calcul du nouveau chemin. Ils sont équilibrés par défaut mais peuvent être ajustés pour mettre l'accent sur différents résultats. Compression : réduction du nombre de vertex Lissage : détermine l'angle final d'un segment et l'angle de départ du prochain segment. Exactitude : dans quelle mesure la courbe obtenue recouvre la géométrie d'entrée. Spécifier une valeur pour chacun d'entre eux, supérieure à zéro (0) et inférieure ou égale à 10. Par défaut, les trois valeurs sont fixées à 1.0.
Pondération du lissage	Voir Pondération de la compression
Pondération de l'exactitude	Voir Pondération de la compression
Préserver les limites communes	Sélectionner une méthode de traitement des surfaces adjacentes, le cas échéant : Non : Les entités sont traitées individuellement. Oui : les surfaces adjacentes sont traitées ensemble et produites avec des limites communes intactes, sans lacunes ni superpositions. Si seules des entités linéaires ou des zones non adjacentes sont introduites dans le Transformer, Non est le choix le plus efficace.
Tolérance des limites partagées	Quand Préserver les limites communes vaut Oui, spécifier la distance entre deux limites (en 2D) sous laquelle elles sont considérées partagées. Si Automatique, une tolérance appropriée est calculée sur la base des entités d'entrée. Voir Concepts de géométrie > Tolérance

Éditer les paramètres des Transformers

Les paramètres du Transformer peuvent être définis en saisissant directement des valeurs, en utilisant des expressions ou en faisant référence à d'autres éléments de l'espace de travail tels que des valeurs d'attributs ou des paramètres utilisateur. Divers éditeurs et menus contextuels sont disponibles pour vous aider. Pour voir ce qui est disponible, cliquez sur à côté du paramètre concerné.

Définir des valeurs de paramètres

Définir les valeurs

Il existe plusieurs façons de définir une valeur à utiliser dans un Transformer. La plus simple consiste à saisir simplement une valeur ou une chaîne de caractères, qui peut inclure des fonctions de différents types telles que des références d'attributs, des fonctions mathématiques et de chaînes de caractères, et des paramètres traitement.

Utilisation de l'éditeur de texte

L'éditeur de texte fournit un moyen efficace de construire des chaînes de textes (dont les expressions régulières) à partir de données source diverses, telles que des attributs, des paramètres et des constantes, et le résultat est directement utilisé dans le paramètre.

Editeur de texte

Utilisation de l'éditeur arithmétique

L'éditeur arithmétique fournit un moyen simple de construire des expressions mathématiques à partir de plusieurs données source, telles que des attributs et des fonctions, et le résultat est directement utilisé dans un paramètre.

Éditeur arithmétique

Valeur conditionnelle

Définit des valeurs selon un ou plusieurs tests.

Fenêtre de définition de conditions

Contenu

Les expressions et chaînes de caractères peuvent inclure des fonctions, caractères, paramètres et plus.

Lors du paramétrage des valeurs - qu'elles soient entrées directement dans un paramètre ou construites en utilisant l'un des éditeurs - les chaînes de caractères et les expressions contenant des fonctions Chaîne de caractères, Math, Date et heure ou Entité FME auront ces fonctions évaluées. Par conséquent, les noms de ces fonctions (sous la forme @<nom_de_fonction>) ne doivent pas être utilisés comme valeurs littérales de chaîne de caractères.

Types de contenu

Fonctions chaînes de caractères	Ces fonctions manipulent les chaînes de caractères.
Caractères spéciaux	Un ensemble de caractères de contrôle est disponible dans l'éditeur de texte.
Fonctions mathématiques	Plusieurs fonctions sont disponibles dans les deux éditeurs.
Fonctions Date/heure	Les fonctions de dates et heures sont disponibles dans l'Editeur texte.
Opérateurs mathématiques	Ces opérateur sont disponibles dans l'éditeur arithmétique.
Fonctions d'entités	Elles retournent des valeurs spécifiques aux entités.
Paramètres FME	Les paramètres FME et spécifiques au traitement peuvent être utilisés.
Créer et modifier un paramètre publié	Créer ses propres paramètres éditables.

Options - Tables

Outils de tableau

Les Transformers avec des paramètres de style table possèdent des outils additionnels pour remplir et manipuler des valeurs.

Réordonner

Activé une fois que vous avez cliqué sur un élément de ligne. Les choix comprennent :

Ajouter une ligne
Supprimer une ligne
Déplacer la ligne en cours au dessus
Déplacer la ligne en cours en dessous
Déplacer la ligne en cours en haut de liste
Déplacer la ligne en cours en bas de liste

Couper, Copier et Coller

Activé une fois que vous avez cliqué sur un élément de ligne. Les choix comprennent :

Couper une ligne - supprime et copie dans le presse-papiers.
Copie une ligne dans le presse-papiers.
Colle une ligne depuis le presse-papiers.

Copier, copier et coller peuvent être utilisés au sein d'un Transformer ou entre Transfromers.

Filtre

Commencez à taper une chaîne de caractères, et la matrice n'affichera que les lignes correspondant à ces caractères. Recherche dans toutes les colonnes. Cela n'affecte que l'affichage des attributs dans le Transformer - cela ne change pas les attributs qui sont sortis.

Importer

Le bouton d'import remplit la table avec un jeu de nouveaux attributs lus depuis un jeu de données. L'application spécifique varie selon les Transformers.

Réinitialiser/Rafraîchir

Réinitialise la table à son état initial, et peut fournir des options additionnelles pour supprimer des entrées invalides. Le comportement varie d'un Transformer à l'autre.

Note : Tous les outils ne sont pas disponibles dans tous les Transformers.

Pour plus d'information, consulter la section Options des Transformers.

Références

Comportement	Basé sur des entités
Stockage des entités	Non, sauf si Préserver les limites communes vaut Oui.
Dépendances	Aucun
Alias
Historique	Auparavant, ce Transformer était une extension payante.
