AreaBuilder

Crée des polygones à partir d'entités linéaires topologiquement correctes.

Cas d'utilisations typiques

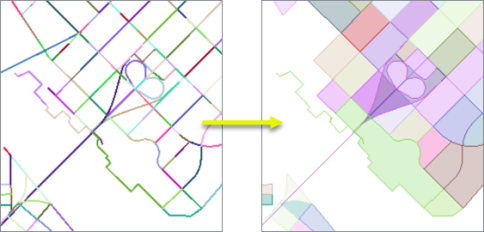

Créer des polygones à partir d'entités linéaires
Vérifier la topologie d'un réseau linéaire

Comment fonctionne-t-il ?

AreaBuilder reçoit des entités avec une géométrie linéaire (lignes, chemins et polygones) et crée des surfaces là où les lignes entourent des formes fermées.

Les surfaces ressortent du Transformer ainsi que toutes les géométries inutilisées pour la création de la surface.

Les attributs peuvent être fusionnés ou supprimés, ou accumulés dans un attribut de liste avec un attribut de direction facultatif qui enregistre l'orientation des caractéristiques d'entrée.

Les limites des polygones de sortie peuvent être des lignes ou des chemins qui préservent les segments d'entrée. Lorsque des surfaces sont contenues dans d'autres surfaces, des polygones troués peuvent être créés et les trous peuvent être édités ou supprimés.

Des règles plus strictes peuvent être appliquées pour la formation d'une surface réussie, y compris la vérification de la direction continue de la courbe et des bords internes (cycles).

Les géométries agrégées sont soit désagrégées, soit rejetées.

Les valeurs Z sont supportées.

Préparer les entités entrantes pour AreaBuilder

Les entités d'entrée doivent avoir une topologie propre, sinon elles ne seront pas utilisées et sortiront avec la mention Incomplete. AreaBuilder permet d'effectuer des raccords, mais un prétraitement plus poussé peut être nécessaire.

Les problèmes de topologie peuvent être :

Entités ne se terminant pas aux itnersections
Nœud mal alignés
Décalage inférieur/supérieur
Nœuds manquants aux intersections

Ces Transformers peuvent être utiles pour le prétraitement des entités d'entrée.

	Utilisez ceci pour	Description
Snapper	Accrocher de nœuds mal alignés avec plus d'options que l'accrochage intégré d'AreaBuilder.	Accrocher des lignes, segments, vertex ou points finaux d'entités entre eux s'ils se trouvent à une certaine distance les uns des autres et s'ils ont au moins un attribut en commun.
Intersector	Diviser les entités qui se croisent, en ajoutant de nouveaux nœuds si nécessaire.	Calculer les intersections entre toutes les entités en entrée, coupant les lignes et polygones à chaque intersection.
Chopper	Diviser les entités qui se croisent, en ajoutant de nouveaux nœuds si nécessaire.	Découper les entités de type ligne, arc, chemin ou surface en entités plus petites en fonction du nombre de sommets ou de la longueur approximative.
LineExtender	Ajouter une longueur aux décalages inférieurs (suivi d'un Intersector).	Prolonger les entités de ligne, d'arc ou de chemin aux deux extrémités d'une longueur spécifiée.
TopologyBuilder	Construire d'une topologie complète sur les entités d'entrée, y compris leur intersection.	Calculer les relations topologiques à partir d'entités ponctuelles, linéaires et/ou surfaciques en entrée. Le Transformer génère des nœuds, arêtes et faces avec des attributs décrivant leurs relations topologiques.

Exemples

Exemple : Construire des surfaces à partir d'un jeu de données de rues

Dans cet exemple, nous disposons d'un ensemble d'entités de rues à partir desquelles nous voulons construire des polygones surfaciques.

Noter que la rue sélectionnée est une entité linéaire simple sur toute sa longueur.

Les entités sont acheminées dans un AreaBuilder.

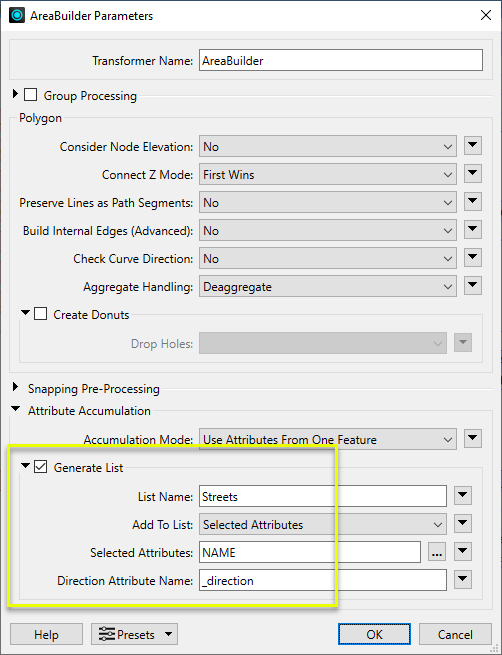

Dans la fenêtre de paramètres, le paramètre part défaut Polygone est utilisé.

Un attribut de liste nommé Streets est ajouté. Il contient le nom de toutes les rues avoisinantes chaque surface en sortie ainsi que l'orientation du segment linéaire.

Le résultat n'est pas très satisfaisant, puisqu'il ne crée que quelques surfaces.

Un Intersector est ajouté avec les paramètres par défaut.

Notez que les entités en sortie intersectées sont maintenant séparées lorsqu'elles intersectent une autre entité.

Les entités intersectées sont acheminées à travers un autre AreaBuilder (et colorées de manière aléatoire à des fins d'illustration).

Le résultat est cette fois satisfaisant. Notez que l'attribut de liste contient les noms de rue et l'orientation de géométrie.

Notes

Comme les entités d'entrée doivent être topologiquement correctes pour qu'AreaBuilder puisse créer des polygones, il peut être utile de vérifier la topologie.
AreaBuilder dispose d'une certaine capacité d'accrochage, mais Snapper offre plus d'options d'accrochage.

Créer des modifier des entités surfaciques

Ces Transformers fonctionnent avec les polygones de différentes manières.

Comparaison de Transformers de surfaces

Transformer	Utilisez ceci pour...	Description du Transformer
Creator	Créer une ou plusieurs nouvelles entités avec une géométrie surfaciques (lorsque Objet géométrique est Polygone).	Crée une entité à partir des paramètres spécifiés et l'envoie dans l'espace de travail pour traitement.
AreaBuilder	Créer des surfaces à partir de lignes topologiquement connectées lorsqu'elles forment des formes fermées.	Crée des polygones à partir d'entités linéaires topologiquement correctes.
LineCloser	Crée des polygones à partir d'entités linéaires topologiquement correctes.	Convertit une entité linéaire en surface en reliant le point d'arrivée au point de départ.
Dissolver	Combinez des surfaces qui se touchent ou se superposent pour créer des surfaces plus grandes.	Combine des zones superposées et/ou adjacentes en de plus grandes zones contiguës en supprimant les bords partagés et intérieurs.
AreaCalculator	Calculer des surfaces	Calcule la surface plane ou inclinée des géométries polygonales et ajoute les résultats en tant qu'attributs.
AreaGapAndOverlapCleaner	Nettoyer les superpositions et les trous pour créer une surface contiguë.	Répare les topologies de surfaces en résolvant les trous et superpositions entre surfaces adjacentes.
AreaAmalgamator	Généraliser des surfaces.	Généraliser la géométrie de la zone en reliant et en combinant les entités voisines et/ou en remplissant les trous et les détails.
DonutBridgeBuilder	Convertir les surfaces de polygone troué en surfaces non trouées.	Ajoute des arêtes internes pour relier les trous du polygone troué à l'enveloppe extérieure, produisant ainsi un polygone sans trou.
DonutBuilder	Convertir les surfaces à l'intérieur des surfaces en polygones troués.	Découpe des trous dans les entités de la surface lorsqu'elles entourent entièrement une autre surface, créant ainsi des polygones troués.
DonutHoleExtractor	Séparer les surfaces de polygone troué en leurs parties.	Séparer les polygones troués en polygones d'enveloppe externe et de trou.
HoleCounter	Comptez le nombre de trous dans un polygone troué.	Récupère le nombre de trous dans les polygones troués, en stockant le résultat sous forme d'attribut.
AreaOnAreaOverlayer	Trouver les superpositions de polygones et les extraire dans une nouvelle géométrie.	Superpose des surfaces sur des surfaces, en intersectant la géométrie et en partageant les attributs.
LineOnAreaOverlayer	Trouver les intersections entre les lignes et les polygones, en divisant l'un ou l'autre à l'endroit où ils se croisent.	Superpose des lignes sur des surfaces, en intersectant la géométrie et en partageant les attributs.
PointOnAreaOverlayer	Identifier les points situés à l'intérieur des polygones et partager les attributs entre eux.	Superpose des points sur des surfaces, en partageant les attributs.

Configuration

Ports d'entrée

Ports de sortie

Paramètres

Traitement par groupe

Regrouper par

Le comportement par défaut consiste à utiliser l'ensemble des entités d'entrée comme groupe. Cette option vous permet de sélectionner les attributs qui définissent les groupes à former. Chaque ensemble d'entités ayant la même valeur pour tous ces attributs sera traité comme un groupe indépendant.

Aucun autre attribut que ceux définis par le critère de regroupement des entités en entrée vers les entités en sortie ne passera.

Traitement des regroupements

Sélectionnez le moment du traitement où les groupes sont traités :

Quand toutes les entités sont reçues

Comportement par défaut. Le traitement ne se produira dans ce Transformer que lorsque toutes les entrées seront présentes.

Quand le groupe change (avancé)

Ce Transformer traitera les groupes en entrée dans l'ordre. Les changements de la valeur du paramètre Regrouper par sur le flux d'entrée déclencheront le traitement du groupe en cours de regroupement. Cela peut améliorer la vitesse globale (en particulier avec plusieurs groupes de taille égale), mais peut provoquer un comportement indésirable si les groupes en entrée ne sont pas ordonnés.

Polygon

Considérer l'élévation des nœuds

Sélectionnez une option pour traiter les valeurs z, si elles existent :

Oui: Utiliser les coordonnées x, y et z pour faire correspondre les emplacements des nœuds.
Non (par défaut) : Utiliser uniquement les coordonnées x et y. Si une valeur z existe, elle est traité selon la Méthode de connexion du Z.

Méthode de connexion du Z

Lorsque l'option Prendre en compte d'élévation des nœuds est Non, sélectionnez une méthode pour déterminer les valeurs z si elles existent.

Méthode de connexion du Z

En le visualisant en 2D (en ignorant le Z), un chemin (qui peut définir le bord d'un polygone) peut apparaître fermé tel que montré ci-dessous. Ce même chemin, vu en 3D, peut apparaître ouvert comme le montre la figure de droite ci-dessous.

Pour spécifier la façon (et si) dont le chemin doit être fermé en 3D, sélectionner une des méthodes suivantes.

Méthode	Description	Exemples
Etendue	La courbe est étendue de sorte à ce que tous les vertex sont laissés à leur emplacement d'origine.
Moyenne	Les vertex non connectés mais partageant un x et un y sont combinés en un vertex et sa valeur Z est la moyenne des deux valeurs d'origine.
Premier vertex	Les vertex non connectés mais partageant un x et un y sont combinés en un vertex et la valeur Z est prise à partir du premier vertex rencontré.
Dernier vertex	Les vertex non connectés mais partageant un x et un y sont combinés en un vertex dont la valeur Z est prise à partir du dernier vertex rencontré.
Ignorer	Les valeurs Z sont ignorées. Aucun changement n'est effectué sur la façon dont connecter les nœuds.

Conserver les lignes comme des segments chemins

Sélectionner une méthode pour créer une géométrie surfacique :

Oui : la bordure de la surface est un chemin, préservant les segments en entrée.
Non (par défaut) : la bordure de surface est une ligne, à moins qu'un chemin est requis en raison de plusieurs propriétés comme les traits ou les mesures.

Construire les sommets internes (Avancé)

Sélectionner une option pour créer des cycles dans les surfaces :

Oui : Les cycles sont autorisés et peuvent être construits
Non (par défaut) : Ne pas utiliser de segments redondants

Un "cycle" est une portion de ligne qui apparaît deux fois dans les bordures d'un même polygone (une fois dans chaque sens).

Noter que les surfaces avec des cycles peuvent être considérées invalides pour le traitement d'autre géométries ou non supportées par certains formats de sortie.

Vérifier la direction de la courbe

Sélectionnez une option pour évaluer l'orientation des entités d'entrée :

Oui : Toutes les entités d'entrée entourant une surface doivent avoir une orientation continue, se connectant d'une pointe à l'autre, afin de créer avec succès un polygone.
Non (par défaut) : L'orientation n'est pas prise en compte.

Gestion des agrégats

Choisir comment les agrégats de géométries doivent être gérés.

Désagréger : Décompose les agrégats en leurs composants individuels. Avec ce paramètre, le Transformer peut produire plus d'entités que celles qui ont été données en entrée.

Rejeter : ne pas traiter les agrégats et les sortir via le port <Rejected>.

Création de polygones troués

Lorsque cette option est activée, les surfaces entièrement contenues dans d'autres surfaces produisent des polygones troués.

Les trous de polygone troué peuvent être conservés ou éliminés. Les trous de polygone troué qui ont des bords communs sont dissous dans des trous plus grands.

Suppression des trous

Oui : les polygones qui sont des trous issus d'autres polygones ne ressortent pas du Transformer.

Non : les polygones qui sont des trous issus d'autres polygones ressortent.

Lorsque cette option est désactivée, toutes les surfaces sont éditées sans trous et les surfaces contenant des trous ne sont pas prises en compte.

Polygone troué et attributs de liste : Lorsque des attributs de liste sont créés sur des polygones troués, les éléments de liste sont inclus pour toutes les entités d'entrée, y compris celles qui constituent à la fois la surface contenante et tous les trous.

Paramètres de l'accrochage

Type d'accrochage

Sélectionner une méthode pour le pré-traitement optionnel d'entités en entée :

None	Aucun pré-traitement n'est effectué.
Accrochage du point de terminaison	Relie les points d'extrémité des lignes entre eux si la distance qui les sépare est comprise dans la tolérance d'accrochage spécifiée.
Accrochage des vertex	Relie les vertex des lignes entre eux si la distance qui les sépare est inférieure à la tolérance d'accrochage spécifiée.

Lorsque deux entités sont accrochées l'une à l'autre, la dernière entité (dans l'ordre de traitement) est modifiée pour correspondre à la première.

Tolérance d'accrochage

Lorsque le type d'accrochage est l'accrochage de point final ou l'accrochage de vertex, spécifiez la distance maximale en unités de masse entre les points pour qu'ils soient accrochés l'un à l'autre.

Voir Concepts de géométrie > Tolérance

Gestion des attributs

Traitement des attributs

Spécifier comment les attributs sont accumulés sur les surfaces :

Supprimer les attributs	L'entité en sortie ne conservera aucun des attributs d'entrée.
Fusionner les attributs entrants	L'entité en sortie regroupera tous les attributs en entrée.
Utiliser les attributs d'une entité	L'entité en sortie recevra les attributs d'une seule entité d'entrée.

Génération de liste

Quand activé :

Liste

Entrer un Nom de liste à créer pour chaque entité en sortie, contenant un élément pour chaque entité entrante qui contribue à cette géométrie, par ordre d'apparence.

Ce paramètre peut être utilisé pour conserver les attributs des entités en entrée.

Note Les attributs de liste ne sont pas accessibles à partir du schéma de sortie dans FME Workbench, sauf s'ils sont d'abord traités à l'aide d'un Transformer qui opère sur eux, comme ListExploder ou ListConcatenator. Il est également possible d'utiliser AttributeExposer.

Ajouter à la liste

Tous les attributs : tous les attributs des entités entrantes ayant généré des entités en sortie seront ajoutés à la liste spécifiée dans le paramètre Liste.

Attributs sélectionnés : seuls les attributs spécifiés dans le paramètre Attributs sélectionnés seront ajoutés à la liste spécifiée dans le paramètre Liste.

Attributs sélectionnés

Les attributs à ajouter à la liste lorsque le paramètre Ajouter à la liste vaut Attributs sélectionné.

Éditer les paramètres des Transformers

Les paramètres du Transformer peuvent être définis en saisissant directement des valeurs, en utilisant des expressions ou en faisant référence à d'autres éléments de l'espace de travail tels que des valeurs d'attributs ou des paramètres utilisateur. Divers éditeurs et menus contextuels sont disponibles pour vous aider. Pour voir ce qui est disponible, cliquez sur à côté du paramètre concerné.

Définir des valeurs de paramètres

Définir les valeurs

Il existe plusieurs façons de définir une valeur à utiliser dans un Transformer. La plus simple consiste à saisir simplement une valeur ou une chaîne de caractères, qui peut inclure des fonctions de différents types telles que des références d'attributs, des fonctions mathématiques et de chaînes de caractères, et des paramètres traitement.

Utilisation de l'éditeur de texte

L'éditeur de texte fournit un moyen efficace de construire des chaînes de textes (dont les expressions régulières) à partir de données source diverses, telles que des attributs, des paramètres et des constantes, et le résultat est directement utilisé dans le paramètre.

Editeur de texte

Utilisation de l'éditeur arithmétique

L'éditeur arithmétique fournit un moyen simple de construire des expressions mathématiques à partir de plusieurs données source, telles que des attributs et des fonctions, et le résultat est directement utilisé dans un paramètre.

Éditeur arithmétique

Valeur conditionnelle

Définit des valeurs selon un ou plusieurs tests.

Fenêtre de définition de conditions

Contenu

Les expressions et chaînes de caractères peuvent inclure des fonctions, caractères, paramètres et plus.

Lors du paramétrage des valeurs - qu'elles soient entrées directement dans un paramètre ou construites en utilisant l'un des éditeurs - les chaînes de caractères et les expressions contenant des fonctions Chaîne de caractères, Math, Date et heure ou Entité FME auront ces fonctions évaluées. Par conséquent, les noms de ces fonctions (sous la forme @<nom_de_fonction>) ne doivent pas être utilisés comme valeurs littérales de chaîne de caractères.

Types de contenu

Fonctions chaînes de caractères	Ces fonctions manipulent les chaînes de caractères.
Caractères spéciaux	Un ensemble de caractères de contrôle est disponible dans l'éditeur de texte.
Fonctions mathématiques	Plusieurs fonctions sont disponibles dans les deux éditeurs.
Fonctions Date/heure	Les fonctions de dates et heures sont disponibles dans l'Editeur texte.
Opérateurs mathématiques	Ces opérateur sont disponibles dans l'éditeur arithmétique.
Fonctions d'entités	Elles retournent des valeurs spécifiques aux entités.
Paramètres FME	Les paramètres FME et spécifiques au traitement peuvent être utilisés.
Créer et modifier un paramètre publié	Créer ses propres paramètres éditables.

Options - Tables

Outils de tableau

Les Transformers avec des paramètres de style table possèdent des outils additionnels pour remplir et manipuler des valeurs.

Réordonner

Activé une fois que vous avez cliqué sur un élément de ligne. Les choix comprennent :

Ajouter une ligne
Supprimer une ligne
Déplacer la ligne en cours au dessus
Déplacer la ligne en cours en dessous
Déplacer la ligne en cours en haut de liste
Déplacer la ligne en cours en bas de liste

Couper, Copier et Coller

Activé une fois que vous avez cliqué sur un élément de ligne. Les choix comprennent :

Couper une ligne - supprime et copie dans le presse-papiers.
Copie une ligne dans le presse-papiers.
Colle une ligne depuis le presse-papiers.

Copier, copier et coller peuvent être utilisés au sein d'un Transformer ou entre Transfromers.

Filtre

Commencez à taper une chaîne de caractères, et la matrice n'affichera que les lignes correspondant à ces caractères. Recherche dans toutes les colonnes. Cela n'affecte que l'affichage des attributs dans le Transformer - cela ne change pas les attributs qui sont sortis.

Importer

Le bouton d'import remplit la table avec un jeu de nouveaux attributs lus depuis un jeu de données. L'application spécifique varie selon les Transformers.

Réinitialiser/Rafraîchir

Réinitialise la table à son état initial, et peut fournir des options additionnelles pour supprimer des entrées invalides. Le comportement varie d'un Transformer à l'autre.

Note : Tous les outils ne sont pas disponibles dans tous les Transformers.

Pour plus d'information, consulter la section Options des Transformers.

Références

Comportement	Basé sur le regroupement
Stockage des entités	Oui
Dépendances	Aucun
Alias	Polygonizer PolygonBuilder
